Modbus TCP转Profinet 协议转换网关 HT3S-PNS-MTP

HT3S-PNS-MTP是一款Profinet 从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到Profinet 网络中。本网关连接到Profinet 总线中作为从站使用，连接到MODBUS-TCP总线中作为主站（客户端）或从站（服务器）使用。..

分享到：

产品详情

Profinet 转Modbus TCP协议转换网关 HT3S-PNS-MTP

产品功能

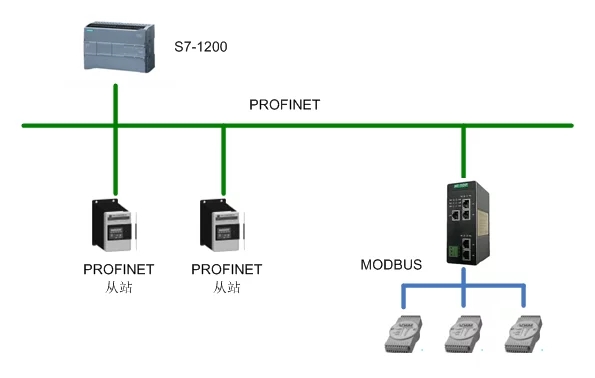

HT3S-PNS-MTP是一款Profinet从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到Profinet网络中。

● 网关作为Profinet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应ProfinetV2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● 支持的数据长度：输入≤1400字节，输出≤1400 字节，输入+输出≤2800字节；

● 支持的插槽数量：最大62条；

● MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

● 通讯参数均可在GW Config Builder软件中由用户来设定。

电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆ 工作环境：-40～85℃，湿度≤95%

◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g
