Profibus DP主站转Modbus RTU协议转换网关 HT3S-DPM-MDN

本网关实现ProfibusDP主站转Modbus RTU协议功能,能够实现ProfibusDP的设备如仪表、变频器、伺服、综保、软启动器等设备接入到MODBUS RTU网络的DCS、PLC、工控机、普通PC机。..

分享到:
产品详情

Profibus DP主站转Modbus RTU协议转换网关 HT3S-DPM-MDN


产品功能

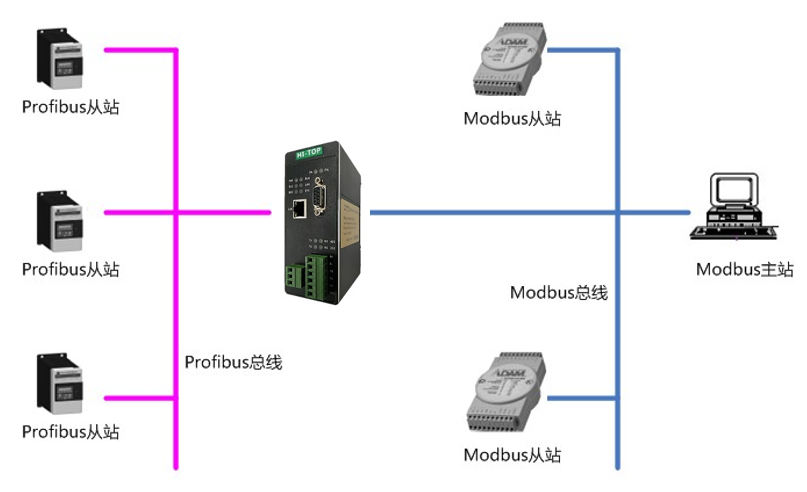

HT3S-DPM-MDN是一款PROFIBUS-DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS DP从站接入到MODBUS RTU网络中,一般MODBUS RTU网络为DCSPLC、工控机、普通PC机等。

HT3S-DPM-MDN网关连接到PROFIBUS总线中作为主站使用,连接到MODBUS RTU总线中作为从站使用。

技术参数

PROFIBUS-DP/V0 协议符合GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3 部分:PROFIBUS 规范;

PROFIBUS-DP 作为主站,波特率达到12M

PROFIBUS-DP 作为主站,可接DP从站数量32个,单个DP从站通讯数据不超过244个字节;

PROFIBUS协议总线可接126DP从站,建议每32DP从站加装一个中继器,以保证总线信号质量;由于内部存储器总容量限制,如果每个站数据量较多,则DP从站的数量可能受到缩减。

◆采用标准9 D PROFIBUS 插座(孔)。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准

◆网关作为 PROFIBUS 的主站,读取从站的数据存入 PROFIBUS 输入数据区, 数据交换后缓存到 MODBUS-RTU 输入数据区,MODBUS-RTU 主站通过 03H 命令读取这些数据;

◆网关作为 MODBUS-RTU 的从站,MODBUS-RTU 主站通过 10H 命令将数据 写入 MODBUS-RTU 输出数据区,数据交换后缓存到 PROFIBUS 输出数据区,通过 PROFIBUS 总线下传至 PROFIBUS 从站


电气参数

◆ 电源:直流24V/200mA(18V~30V可用),使用中建议接好保护地PE

◆ 工作环境:-40~85℃,湿度≤95%

◆ 外形尺寸:50mm(宽)×126mm(高)×94mm(厚)

◆ 防护等级:IP20

◆ 安装方式:35mm导轨

◆ 重量:500g
