物联网安全隔离网关 GT1808 支持协议转换

物联网安全隔离网关 GT1808 支持协议转换

产品介绍

物联网安全隔离网关采用“2+1”的系统架构，由内、外网主机单元与数据交换单元（隔离交换芯片）三部分组成，采用类似船闻摆渡的工作原理在内、外主机之间摆波应用数据，安全隔离网络的同时做实时的数据交换。

GT1808为整合的双核双系统设计，提供8路RS458/RS232通讯，具有TVS保护；8路有线10M/100M自适应工业以太网接口，2路VGA，4路USB，支持多种通讯方式；全系统全独立的接口通讯状态指示。具有低功耗、高性能、易安装等特点，适用于通讯网络集中器、工业控制、集中网闸、网关等场合。

产品核心能力

物联网安全隔离智能网关：

•支持多种工业协议：ModbusTCP、Modbus RTU、OPC UA、CAN、IEC61850、IEC61870(101\102\103\104)、HJT212-2005/2017等100多种协议

•边缘计算能力：快速适配不同行业边缘智能数据处理

•高可靠性设计：全工业化设计、多级链路检测实现故障自恢复

•支持自编程：采用python，nodejs，快速定制新功能设备远程运维系统：

•开启了一条用户和远程设备的透明通道，实现远程PLC编程、远程维护设备、设备远程升级、远程控制。

工业物联网云平台：

•工业物联网云平台。平台配合物联网工业安全隔离网关，为工业设备生产、租赁、运维、监管等用户提供咨询、设计、研发在内的工业物联网云平台应用整体解决方案。
行业深度定制系统：

•泛在电力物联网、工业互联网等行业应用系统。

•基于产品稳定的应用内核、丰富的协议栈，可以快速移植于各种硬件产品，给客户做深度OEM定制。

功能描述

系统架构：采用2+1系统架构（内、外主机+数据交换单元），利用电路切换技术实现生产网与管理网隔离。采用应用代理工作机理，内、外主机分别独立完成与内、外网客户端/服务器的交互，实现应用隔离。

网络适应性：支持透明、代理、路由三种工作模式，适应各种网络环境。

工控协议：支持OPC、Modbus、DNP3、IEC104、IEC61850、MMS、S7、电力单向无反馈等工控协议。

信令控制：深度解析工控协议，实现对功能码、线圈值、值域范围等参数的控制，业务数据流单向传输。可实现OPC只读，Modbus限制值域范围等控制功能。

数据库交换：支持主流数据库以及国产数据库的代理访问和同步功能。支持同构、异构的数据库同步。

协议定制：通过应用自定义模块可定义客户私有应用协议数据格式，确保数据的真实性与业务的可靠性。

内容检查：深度检查和过滤传输数据的内容，只传输明确允许的业务数据，除此之外，无论信息是否有害全部丢弃。

日志审计：对通过设备传输的应用代理数据、管理行为进行记录和分析，为管理者提供准确、客观、完整的日志记录和分析报告。

高可用性：支持双机热备和多机负载，保障可靠性。内置高效的均衡算法，适用于大流量、高负载的应用场合。

GT1808 硬件参数

CPU：ARM Cortex-A8

RAM：512MByte DDR3

存储：512MByte NAND Flash

以太网接口：8路10M/100M自适应工业以太网，标准RJ45接口

串口：8路RS232/RS485通讯端口

额定电压：AC220V

功率：10W

隔离保护：雷击浪涌±4KV，群脉冲士4KV，静电接触4KV，空气放电8KV

光电隔离：每通道独立光电隔离

串口保护：所有信号线提供15KV ESD

电磁兼容：4级

环境湿度：5%-95%

工作温度：-40℃至+85℃

抗震性：5-50Hz（X、Y、Z方向2G/30分钟）

防护等级：IP63

冷却方式：自然风冷

机械结构：标准机架式

整机尺寸：484*250*44（mm）

安全性：内置独立硬件加密电路

MTBF：>70000小时

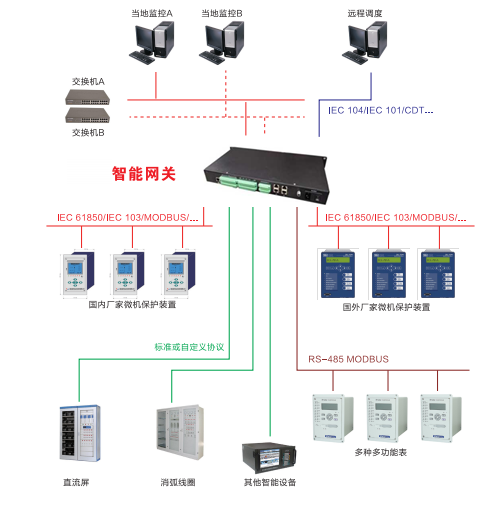

应用场景：电力系统到上位系统平台。

物联网安全隔离智能网关一方面通过与继电保护装置、数据采集装置、智能测控装置进行通讯，搜集变电站运行中的各类实时信息送往后台监控系统和电网调度系统，供它们对变电站进行运行监视，另一方面接收和转发来自后台监控系统和电网调度系统的各类操作命令，对变电站的断路器、刀闸、变压器分接头等进行遥控、遥调操作和发电机组出功的遥调操作。
