Modbus TCP转EtherNet/IP 协议转换网关 HT3S-EIS-MTP

Modbus TCP转EtherNet/IP 协议转换网关 HT3S-EIS-MTP

产品功能

HT3S-EIS-MTP是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络中。

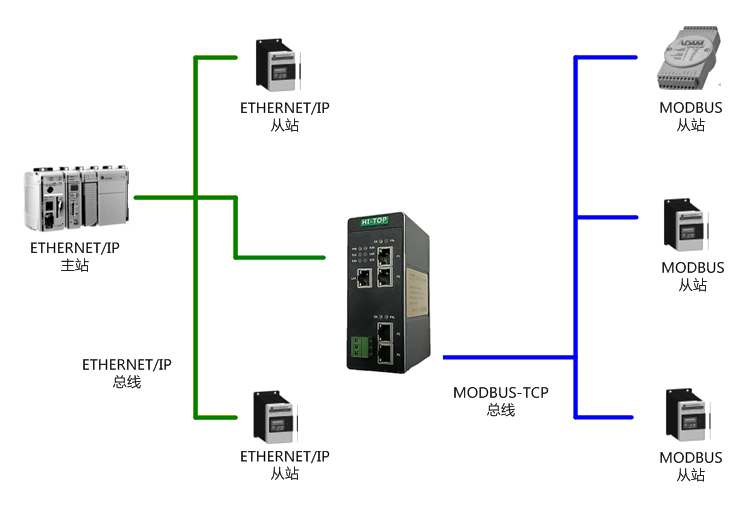

本网关连接到EtherNet/IP总线中作为从站使用，连接到Modbus-TCP总线中作为主站（客户端）或从站（服务器）使用。

技术指标

EtherNet/IP技术参数

● 网关作为EtherNet/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙等品牌的PLC。

● 支持 ODVA 标准EtherNet/IP 通信协议。

● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

● 输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

● 通讯参数均可在GW Config Builder软件中由用户来设定。

电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆ 工作环境：-40～85℃，湿度≤95%

◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g
