Modbus RTU/RS485转EtherCAT 协议转换网关 HT3S-ECS-MDN

Modbus RTU/RS485/RS232转EtherCAT协议转换器网关 支持倍福PAC、欧姆龙、基恩士等厂家的PLC连接机器人 HT3S-EIS-MDN是一款EtherCAT从站功能的通讯网关。该产品主要功能是将各种Modbus RTU/RS485/RS232设备接入到ETHERCAT网络控制系统中,不需要对设备进行任何更改。只需连接配置,即可完成智能协议转换,并将串行数据作为易于处理的I/O数据呈现给EtherCAT主站PLC/控制器。 本网关连接到ETHERCAT总线中作为从站使用,连接到MODBUS-RTU总线中作为主站或从站使用。..

分享到:
产品详情

Modbus RTU/RS485/RS232转EtherCAT协议转换器网关 可定制 HT3S-ECS-MDN


产品功能

HT3S-ECS-MDN是一款EtherCAT从站功能的通讯网关。该产品主要功能是将各种Modbus RTU/RS485/RS232设备接入到ETHERCAT网络控制系统中,不需要对设备进行任何更改。只需连接配置,即可完成智能协议转换,并将串行数据作为易于处理的I/O数据呈现给EtherCAT主站PLC/控制器。

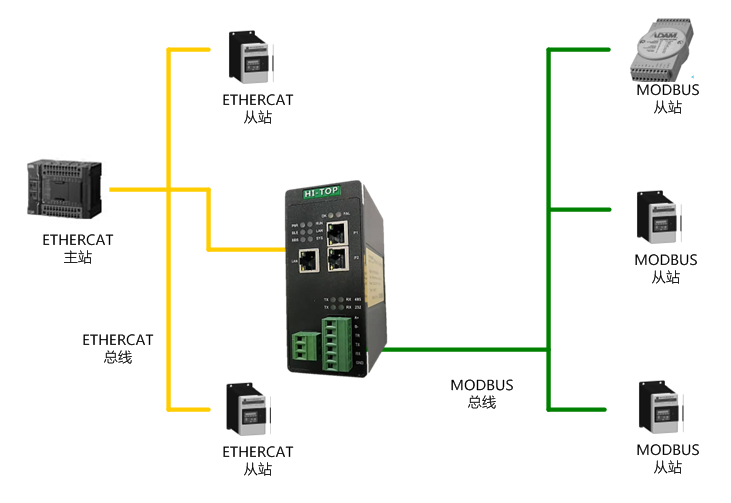

HT3S-ECS-MDN网关连接到ETHERCAT总线中作为从站使用,连接到MODBUS-RTU总线中作为主站或从站使用。



技术指标

ETHERCAT技术参数

● 网关作为ETHERCAT网络的从站,可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测,可以组成链式网络,支持环网冗余。

● 支持的最大PDO长度,inputs和outputs各为256字节。Input和output的方向是主站方向,input是主站输入,output是主站输出。


MODBUS-RTU 技术参数

● 网关的 MODBUS 接口可通过拨码选择作为主站(客户端)或从站(服务器),两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口,两种接口二选一工作。

● 网关的MODBUS波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 网关的MODBUS字符格式及校验位:8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站,支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站,支持03H、04H、06H、10H号功能。

● 网关作为MODBUS 主站,最多能带32个Modbus从站。


电气参数

◆ 电源:直流24V/200mA(18V~30V可用),使用中建议接好保护地PE

◆ 工作环境:-40~85℃,湿度≤95%

◆ 外形尺寸:50mm(宽)×126mm(高)×94mm(厚)

◆ 防护等级:IP20

◆ 安装方式:35mm导轨

◆ 重量:500g
